راهنمای جامع سیستمهای CIP و SIP در صنایع لبنی و نوشیدنی
سیستمهای CIP (شستشوی درجا) و SIP (استریلسازی درجا) ستون اصلی بهداشت و بهرهوری در کارخانههای لبنی و نوشیدنی هستند. این سیستمها بدون نیاز به بازکردن تجهیزات، کل خطوط فرآیندی مانند مبدلها، پمپها، مخازن، فیلرها و لولهکشی را تمیز یا استریل میکنند. در این مقاله، اصول طراحی، دماها، غلظتها، تجهیزات مورد نیاز و خطاهای رایج CIP/SIP را به صورت کامل بررسی میکنیم.
۱) CIP/SIP چیست و چرا اهمیت دارد؟
CIP (Clean-In-Place) روشی برای شستشوی خودکار سطوح داخلی تجهیزات فرآیندی بدون جداسازی قطعات است. SIP (Sterilize-In-Place) مرحلهی استریلسازی با بخار یا آب داغ پس از پایان CIP است.
- حذف آلودگی میکروبی، پروتئینی، چربی و نشاسته
- کاهش توقف تولید و افزایش OEE
- کاهش مصرف آب، انرژی و مواد شیمیایی
- ضروری برای خطوط UHT، شیر، ماست، نوشابه، آبمیوه، و نوشیدنیهای شفاف
۲) مراحل استاندارد چرخه CIP
- Pre-Rinse (آبکشی اولیه) — با آب ۳۰–۴۵°C برای حذف مواد آزاد.
- Alkaline Wash (قلیا) — NaOH با دمای ۶۰–۸۵°C.
- Intermediate Rinse (آبکشی میانی)
- Acid Wash (اسید) — اسید نیتریک یا فسفریک برای حذف رسوبات معدنی.
- Final Rinse (آبکشی نهایی)
- SIP (استریلسازی بخار) — بخار ۱۲۱–۱۳۵°C به مدت ۲۰–۳۰ دقیقه.
چرخه دقیق بسته به محصول، دما و نوع تجهیزات متفاوت است.

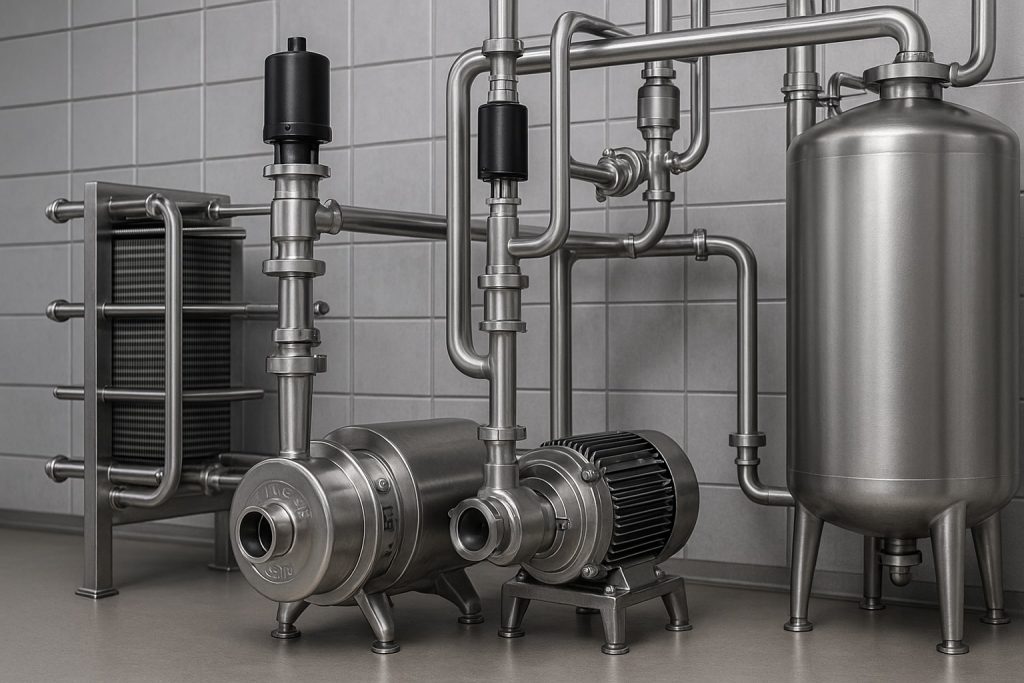

۳) تجهیزات اصلی سیستم CIP
مخازن CIP
- مخزن آب گرم
- مخزن قلیا
- مخزن اسید
- مخزن آب برگشتی
پمپهای CIP
پمپهای سانتریفیوژ مانند LKH، SolidC، SKAR برای جریان بالا و مقاومت در برابر مواد قوی شیمیایی استفاده میشوند.
شیرهای بهداشتی
شیرهای Mixproof، Single Seat و شیرهای کنترل فشار CPM برای هدایت صحیح مسیر CIP الزامی هستند.
مبدل و هیتر
برای دمای پایدار ۷۰–۸۵°C در قلیا و ۶۰–۷۰°C در اسید.
۴) نکات کلیدی طراحی مهندسی سیستم CIP/SIP
- طراحی بدون نقاط مرده (Dead-Leg < 1.5D)
- استفاده از اتصالات بهداشتی DIN/SMS/TC
- سرعت خط ۱.۵ تا ۳ m/s برای ایجاد تلاطم کافی
- کنترلر PID برای دما و غلظت
- Flowplate یا Valve Matrix برای انتخاب مسیر خودکار
۵) دما، غلظت و زمانبندی توصیهشده
| مرحله | دما | غلظت | زمان |
|---|---|---|---|
| Pre-Rinse | ۳۰–۴۵°C | — | ۵–۱۰ دقیقه |
| Alkaline Wash | ۶۰–۸۵°C | ۰.۵–۲٪ NaOH | ۱۰–۲۰ دقیقه |
| Acid Wash | ۶۰–۷۰°C | ۰.۲–۲٪ | ۸–۱۵ دقیقه |
| SIP | ۱۲۱–۱۳۵°C | — | ۲۰–۳۰ دقیقه |
۶) خطاهای رایج CIP و راهحلها
خطای ۱: کاهش دما در طول شستشو
راهکار: عایقکاری مناسب – پایپینگ کوتاه – هیتر با ظرفیت کافی.
خطای ۲: کف شدید در مسیر برگشت
راهکار: استفاده از LKH Prime یا پمپ خودمکش MR.
خطای ۳: شستشوی ناقص مبدل صفحهای
راهکار: افزایش سرعت خط، افزایش دما، بررسی صفحات گرفتگی.
خطای ۴: باقیماندن مواد شوینده
راهکار: افزایش زمان آبکشی، نصب سنسور هدایتسنج (Conductivity).
پرسشهای متداول
CIP برای شیر و نوشیدنی چه تفاوتی دارد؟
در شیر پروتئین بالا → قلیا قویتر و دمای بالاتر نیاز است.
آیا میتوان CIP را بدون اسید انجام داد؟
برای خطوط با رسوب آهکی یا حرارتی خیر؛ اسید الزامی است.
بهترین پمپ برای CIP چیست؟
LKH و SolidC برای جریان بالا و دمای زیاد مناسبترین انتخاب هستند.
