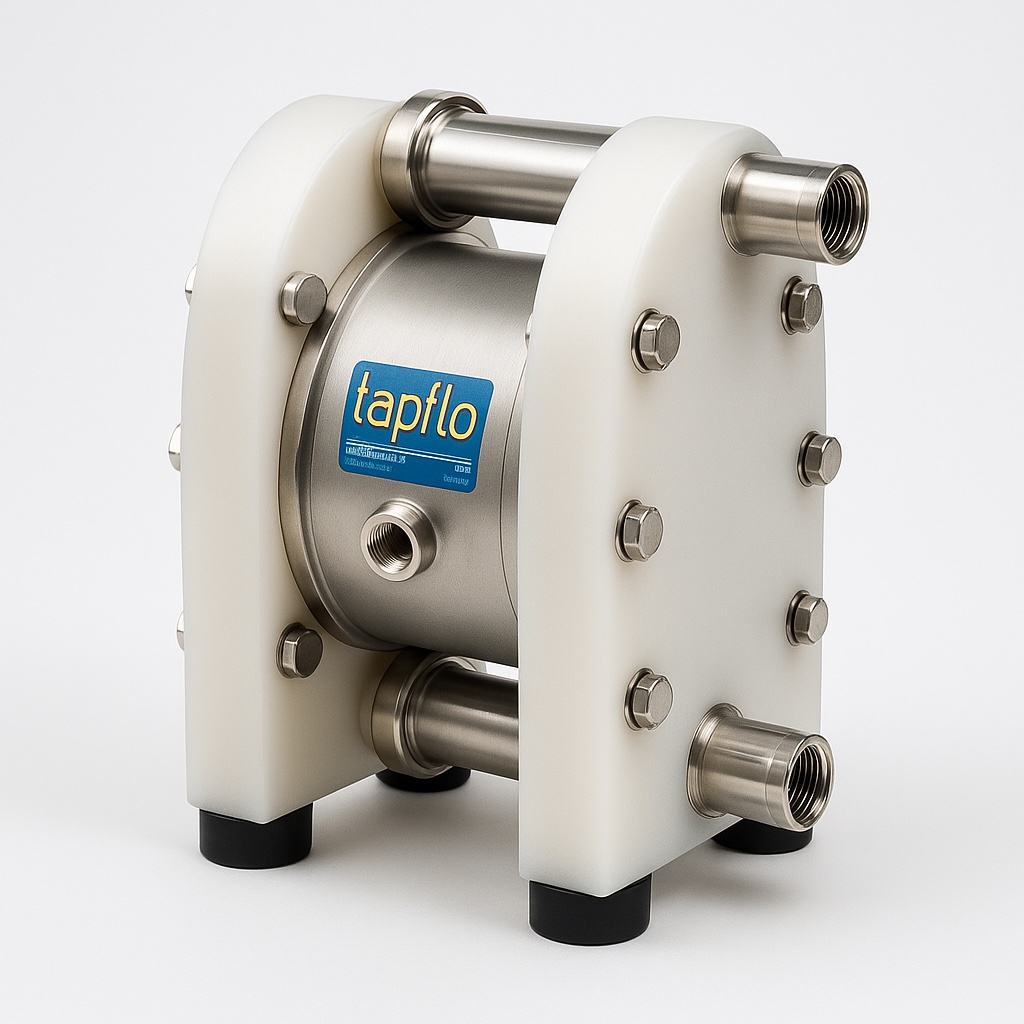

پمپ دیافراگمی TAPFLO T50
TAPFLO T50 یک پمپ دیافراگمی هوای فشرده (Air Operated Double Diaphragm – AODD) با بدنه پلیپروپیلن (PP) و مانیفولدهای استنلساستیل است که برای انتقال اسیدها، قلیاها، حلالها و مایعات صنعتی خورنده در ظرفیتهای متوسط طراحی شده است.
طراحی ساده و مقاوم، قابلیت کارکرد خشک، خودمکش بودن و امکان پمپاژ مایعات ویسکوز باعث شده که پمپهای سری T50 تاپفلو در بسیاری از واحدهای شیمیایی، تصفیهخانهها و واحدهای سرویس صنعتی بهعنوان گزینهای قابلاعتماد شناخته شوند.
ویژگیها و مزایای TAPFLO T50
- پمپ دیافراگمی هوای فشرده با طراحی ساده، قابلاعتماد و ایمن.
- بدنه در تماس با سیال از پلیپروپیلن (PP) مقاوم در برابر طیف وسیعی از مواد شیمیایی.
- مانیفولدها و اتصالات فرآیندی از استنلساستیل برای استحکام و دوام بیشتر.
- قابلیت کارکرد خشک (Run Dry) بدون آسیب در شرایط مناسب.
- خودمکش (Self-priming) برای مکش از مخازن، بشکهها و تانکهای زیرسطحی.
- قابلاستفاده برای مایعات نسبتاً ویسکوز و حاوی ذرات ریز (طبق محدودیت سایز ذره).
- سیستم توزیع هوای بدون نیاز به روغن، با نگهداری ساده.
- ابعاد کامپکت و مناسب برای نصب روی اسکید، CIP، واحدهای سرویس و سیستمهای دوزینگ.
کاربردها و صنایع هدف
- انتقال اسیدها و بازها در واحدهای شیمیایی.
- پمپاژ حلالها، شویندهها و مواد تمیزکننده صنعتی.
- سیستمهای شستوشو و CIP کمکی (در بخشهای غیر بهداشتی حساس).
- تصفیهخانهها، واحدهای آب و فاضلاب و دوزینگ مواد شیمیایی.
- واحدهای رنگ، رزین، چسب و پوششهای صنعتی.
- انتقال مایعات عمومی در واحدهای سرویس کارخانه.

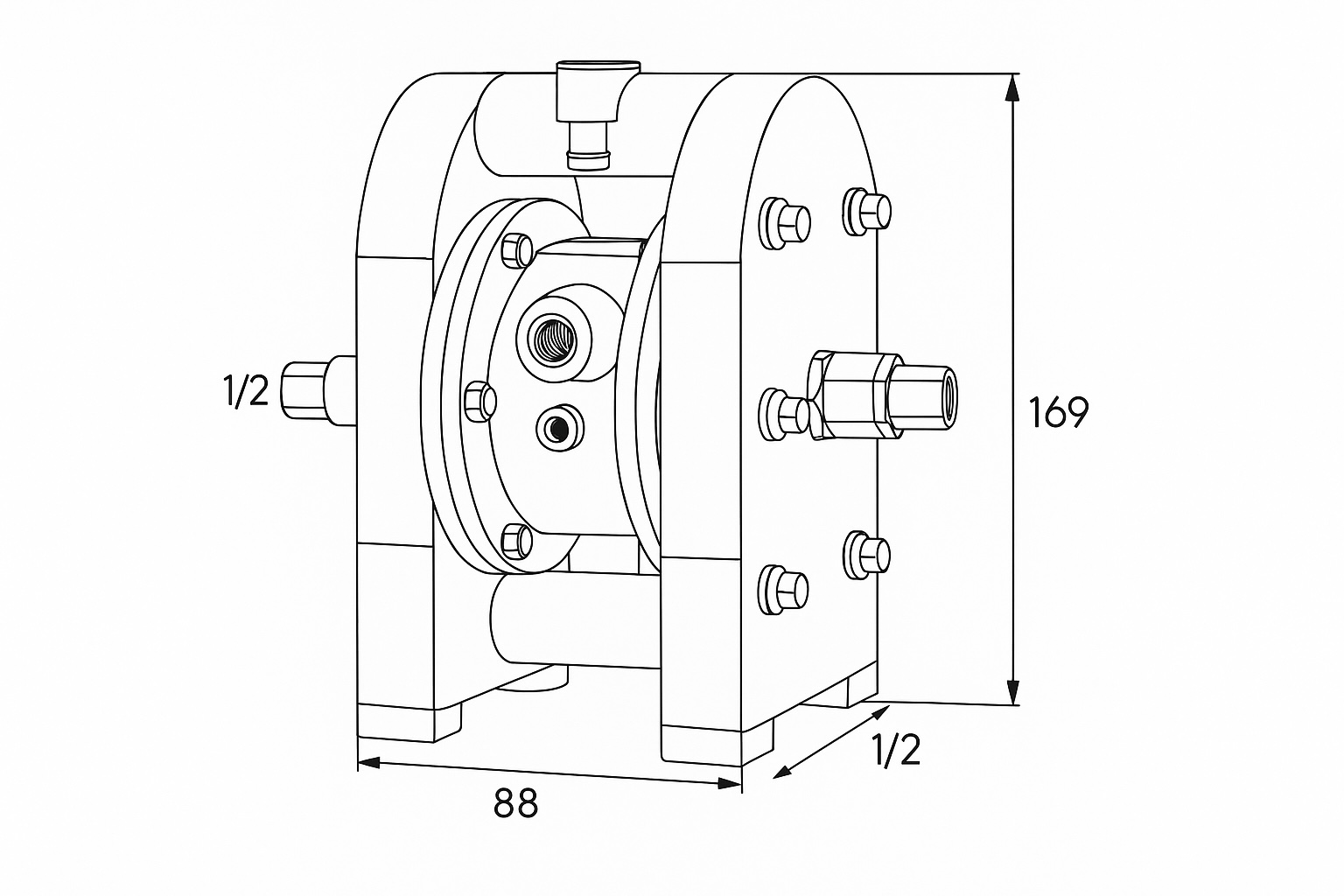

مشخصات فنی اصلی T50 (بدنه PP)
مقادیر زیر، مشخصات معمول پمپ TAPFLO T50 با بدنه پلیپروپیلن هستند. برای انتخاب نهایی، دیتاشیت رسمی Tapflo و شرایط فرآیند واقعی (سیال، دما، ویسکوزیته، فشار و ...) در نظر گرفته میشود.
| مدل | TAPFLO T50 (PP body) |
|---|---|
| نوع پمپ | پمپ دیافراگمی هوای فشرده (AODD) |
| حداکثر دبی | حدود ۵۴ لیتر بر دقیقه (برای آب) |
| حداکثر فشار خروجی | حدود ۸ بار |
| ورودی/خروجی فرآیند | معمولاً ½ اینچ یا ¾ اینچ (BSP/NPT – بسته به نسخه سفارش) |
| متریال بدنه در تماس با سیال | پلیپروپیلن (PP) |
| مانیفولدها | استنلساستیل |
| دیافراگمها | معمولاً PTFE یا متریال الاستومری (بسته به نسخه سفارش) |
| حداکثر ویسکوزیته سیال | تا حدود ۲۰٬۰۰۰ cP (بسته به شرایط خط) |
| توانایی خودمکشی | Self-priming از مخازن پاییندست تا چند متر – طبق دیتا شیت |
| دمای کاری سیال | تقریباً ۰ تا ۷۰ درجه سانتیگراد (بسته به متریال دیافراگم) |
نکات نصب و بهرهبرداری
- استفاده از هوای فشرده تمیز و خشک با فشار در محدوده توصیهشده Tapflo.
- نصب پمپ روی شاسی محکم و افقی، با لرزش حداقلی و دسترسی مناسب برای سرویس.
- در خط مکش، از لولهکشی کوتاه و با قطر مناسب استفاده شود و از ورود هوا جلوگیری گردد.
- بهتر است روی خط هوای ورودی فیلتر، رگلاتور و شیر قطعووصل تعبیه شود.
- پیش از راهاندازی، سازگاری شیمیایی سیال با متریال PP و دیافراگم انتخابی بررسی شود.
- در صورت کارکرد متناوب، بررسی دورهای دیافراگمها و اتصالات جهت جلوگیری از نشتی توصیه میشود.
سؤالات متداول درباره TAPFLO T50
۱. تفاوت T50 با TR20 چیست؟
هر دو از پمپهای دیافراگمی Tapflo هستند، اما TR20 پمپ کوچکتری با دبی پایینتر است؛ در حالیکه T50 ظرفیت بالاتری داشته و برای دبیهای متوسط مناسبتر است. همچنین محدوده اتصالات و ابعاد آنها متفاوت است.
۲. آیا میتوان T50 را برای سیالات بسیار خورنده استفاده کرد؟
برای بسیاری از مواد شیمیایی، بدنه PP و دیافراگم PTFE کاملاً مناسب است؛ اما برای سیالات بسیار خورنده یا دمای بالا، ممکن است مدلهای دیگر Tapflo (مثلاً بدنه PTFE یا استنلس استیل) مناسبتر باشند. بررسی سازگاری شیمیایی قبل از انتخاب مدل نهایی ضروری است.
۳. آیا T50 برای کاربردهای بهداشتی توصیه میشود؟
T50 با بدنه PP بیشتر برای کاربردهای صنعتی و شیمیایی طراحی شده است. برای کاربردهای کاملاً بهداشتی در صنایع غذایی و دارویی، Tapflo سریهای بهداشتی استنلساستیل و سری EHEDG را پیشنهاد میکند.
درخواست مشاوره فنی و استعلام قیمت TAPFLO T50
برای انتخاب پمپ دیافراگمی مناسب و دریافت پیشنهاد فنی و مالی متناسب با نوع سیال، دما، ویسکوزیته، دبی و فشار سیستم، میتوانید با لیان گیتی نامدار (LGN Group) تماس بگیرید:
