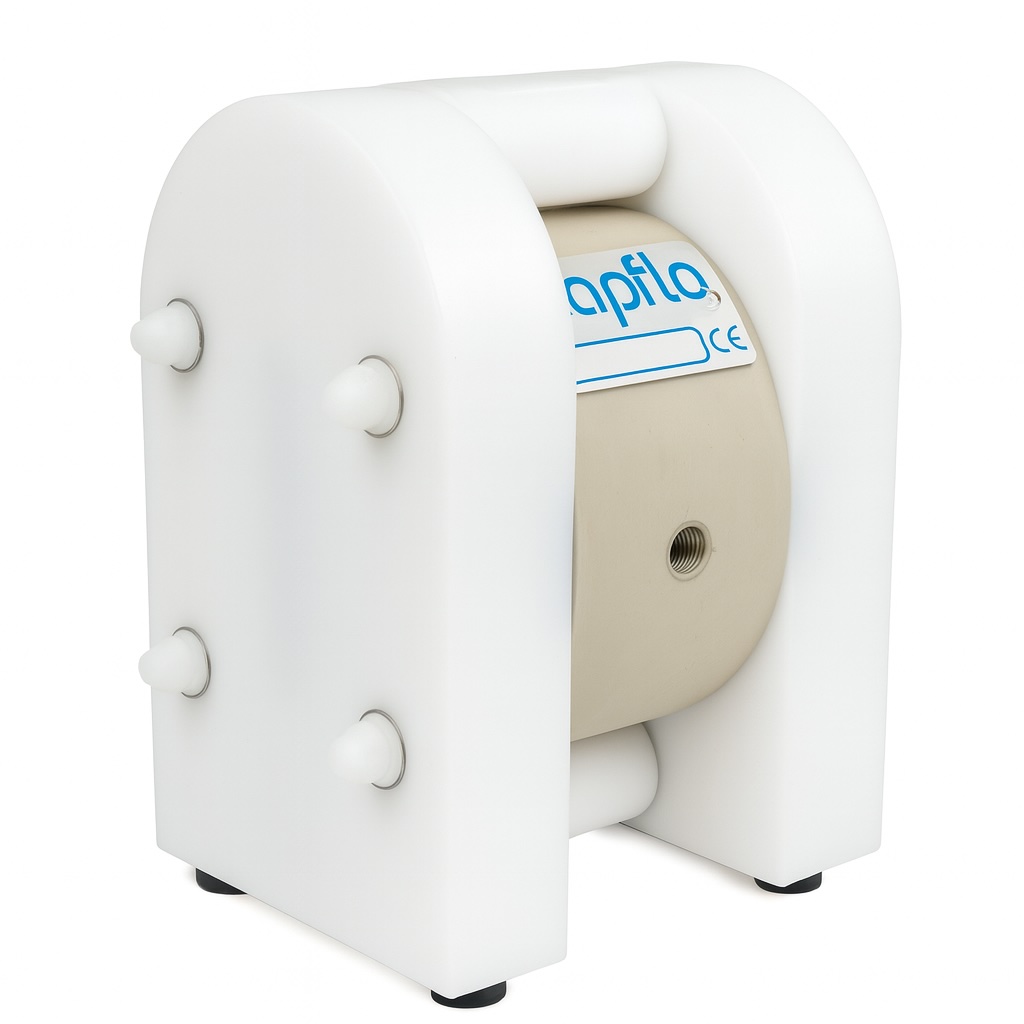

پمپ دیافراگمی TAPFLO TR20PTT-7SV
TAPFLO TR20PTT-7SV یک پمپ دیافراگمی هوای فشرده (Air Operated Double Diaphragm – AODD) از سری پلیاتیلن/پلیتترافلوئورواتیلن (PE/PTFE Series) برند سوئدی Tapflo است. این مدل برای انتقال مایعات خورنده، حلالها، مواد شیمیایی و محصولات بهداشتی در ظرفیتهای پایین تا متوسط طراحی شده است.
بدنه در تماس با سیال از پلیاتیلن (PE) مقاوم و دیافراگمها و ولوها از PTFE ساخته شدهاند؛ بنابراین TR20PTT-7SV گزینهای مناسب برای سیالاتی است که به مقاومت شیمیایی بالا، کارکرد ایمن و نگهداری ساده نیاز دارند.
ویژگیها و مزایای TAPFLO TR20PTT-7SV
- پمپ دیافراگمی هوای فشرده با طراحی ساده، قابلاعتماد و ایمن.
- بدنه در تماس با سیال از پلیاتیلن (PE) مقاوم در برابر مواد شیمیایی.
- دیافراگم، ولو و قطعات خیسشونده از PTFE برای مقاومت شیمیایی و عمر طولانیتر.
- قابلیت کارکرد خشک (Run Dry) بدون آسیبدیدگی در شرایط مناسب.
- خودمکش (Self-priming) تا چند متر برای کاربردهای انتقال از مخازن و بشکهها.
- امکان پمپاژ مایعات نسبتاً ویسکوز و حاوی ذرات ریز (طبق محدودیت سایز ذره).
- سیستم توزیع هوای بدون نیاز به روغنکاری، با نگهداری کم و مصرف انرژی بهینه.
- ابعاد کوچک و قابلیت نصب انعطافپذیر در شاسیها، اسکیدها و فضاهای محدود.
کاربردها و صنایع هدف
- انتقال اسیدها و مواد شیمیایی خورنده.
- پمپاژ حلالها و محلولهای قلیایی.
- تخلیه و پرکردن بشکهها و IBC ها.
- فرآیندهای صنایع غذایی و نوشیدنی (در صورت سازگاری متریال با محصول).
- فرآیندهای دارویی و بهداشتی با نیاز به پمپ دیافراگمی تمیز و قابل اعتماد.
- کاربردهای عمومی انتقال مایع در واحدهای سرویس، CIP و شستوشو.
مشخصات فنی اصلی TR20PTT-7SV
اطلاعات زیر بر اساس دیتاشیت و منابع رسمی Tapflo برای خانواده TR20 و مدل TR20PTT-7SV گردآوری شده است. برای انتخاب نهایی، دیتاشیت رسمی و شرایط فرآیند واقعی در نظر گرفته میشود.
| مدل | TAPFLO TR20PTT-7SV |
|---|---|
| نوع پمپ | پمپ دیافراگمی هوای فشرده (AODD) |
| حداکثر دبی | حدود ۲۴ لیتر بر دقیقه (برای آب) |
| حداکثر فشار خروجی | حدود ۸ بار |
| ورودی/خروجی | ۳/۸ اینچ (BSP) – بسته به نسخه اتصال 7SV |
| متریال بدنه در تماس با سیال | پلیاتیلن (PE) مقاوم در برابر مواد شیمیایی |
| دیافراگم | PTFE (با لایه پشتیبانی مناسب، طبق استاندارد Tapflo) |
| ولوها / Rod Valves | PTFE (Rod Valve Design) |
| بلوک مرکزی (Center Block) | پلیپروپیلن (PP) |
| شیر هوای محرک | استنلس استیل / FKM – بدون نیاز به روغنکاری |
| حداکثر ویسکوزیته سیال | تا حدود ۲۰٬۰۰۰ cP (طبق شرایط نصب) |
| توانایی خودمکشی | مکش از مخزن پاییندست (Self-priming) تا چند متر – بسته به شرایط خط |
| وزن تقریبی | حدود ۱٫۵ کیلوگرم |
نکات نصب و بهرهبرداری
- استفاده از هوای فشرده تمیز و خشک با فشار در محدوده توصیهشده Tapflo.
- نصب پمپ روی شاسی ثابت و افقی، با دسترسی مناسب برای سرویس و نگهداری.
- در کاربردهای مکشی، توجه به طول و قطر لوله مکش و جلوگیری از نشتی هوا.
- استفاده از فیلتر، رگلاتور و در صورت نیاز شیر قطع و وصل روی خط هوای ورودی.
- بررسی سازگاری شیمیایی سیال با متریال PE / PTFE پیش از بهرهبرداری.
- در کاربردهای غذایی/بهداشتی، رعایت روشهای شستوشو و در صورت لزوم استفاده در اسکیدهای CIP.
سؤالات متداول درباره TR20PTT-7SV
۱. آیا این پمپ میتواند خشک کار کند؟
بله، پمپهای دیافراگمی Tapflo از جمله TR20PTT-7SV قابلیت کارکرد خشک را دارند و در شرایط مناسب بدون آسیب جدی میتوانند برای مدت محدود بدون سیال کار کنند؛ با این حال توصیه میشود از کارکرد طولانیمدت بدون سیال جلوگیری شود.
۲. برای سیالات بسیار خورنده چه نکتهای باید رعایت شود؟
در سیالات خورنده، بررسی دقیق سازگاری شیمیایی سیال با بدنه PE و دیافراگم و ولوهای PTFE ضروری است. در صورت نیاز میتوان نسخههای دیگر متریال را از Tapflo انتخاب کرد.
۳. آیا این مدل برای صنایع غذایی مناسب است؟
در بسیاری از کاربردهای کمحساستر، در صورت تأیید سازگاری متریال با محصول غذایی و رعایت پروتکلهای شستوشو، میتوان از این پمپ در فرآیندهای کمکی یا سرویس استفاده کرد. برای کاربردهای کاملاً بهداشتی، معمولاً سریهای بهداشتی استنلساستیل Tapflo توصیه میشوند.
درخواست مشاوره فنی و استعلام قیمت TAPFLO TR20PTT-7SV
برای انتخاب پمپ دیافراگمی مناسب و دریافت پیشنهاد فنی و مالی متناسب با سیال، دما، ویسکوزیته، دبی و شرایط فرآیند خود، میتوانید با لیان گیتی نامدار (LGN Group) تماس بگیرید:
📞 تلفن: ۰۲۱-۶۶۱۵۴۵۵۶-۷
Email: info@lgngroup.co
Website: https://lgngroup.co
📍 دفتر مرکزی: تهران، ایران
