نازلهای پاشش صنعتی و فناوریهای اسپری
لیان گیتی نامدار راهکارهای نازل پاشش صنعتی را برای اتمایزیشن دقیق، شستوشو، خنککاری، پوششدهی، خشککردن پاششی (Spray Drying) و کاربردهای فرایندی تأمین میکند؛ با تمرکز ویژه بر فناوریهای پاشش Delavan® و انتخاب نازل متناسب با شرایط واقعی فرایند.
از الگوهای استاندارد پاشش تا فناوریهای پیشرفته اتمایزیشن
انتخاب صحیح نازل مستقیماً بر پوشش پاشش، اندازه قطرات، توزیع سیال، راندمان فرایند و کیفیت محصول اثر میگذارد. لیان گیتی نامدار در شناسایی و تأمین نازل برای الگوهای استاندارد صنعتی، فرایندهای بهداشتی و فناوریهای تخصصی Delavan® پشتیبانی فنی ارائه میکند.
الگوهای پاشش صنعتی
Flat Spray، Hollow Cone و Solid Cone برای شستوشو، پوششدهی، خنککاری، آبکشی و کاربردهای عمومی فرایندی.
راهکارهای اتمایزیشن
فناوریهای Air Atomising، Airless و دو سیاله برای تولید قطرات ریز و کنترل مشخصات پاشش.
فرایند و شستوشو
راهکارهای نازل برای Cleaning in Place (CIP)، شستوشوی مخازن، شستوشوی فرایندی و کاربردهای صنعتی نظافت.
فناوریهای پیشرفته پاشش
فناوریهای Delavan برای Spray Drying، اتمایزیشن دقیق، خنککاری کنترلشده و کاربردهای مهندسیشده ویژه.
دستهبندی نازلهای پاشش صنعتی
ساختار این بخش بر اساس خانوادههای اصلی نازلهای صنعتی Delavan تنظیم شده است تا کاربران بتوانند از نیاز فرایندی خود به الگوی پاشش، روش اتمایزیشن و فناوری مناسب برسند.
Flat Spray
الگوی بادبزنی برای ایجاد پوشش خطی یکنواخت در شستوشو، پوششدهی، خنککاری، آبکشی و فرایندهای سطحی.
Hollow Cone
پاشش مخروط توخالی با تمرکز سیال در محیط الگوی دایرهای؛ مناسب برای اتمایزیشن، خنککاری و Gas Treatment.

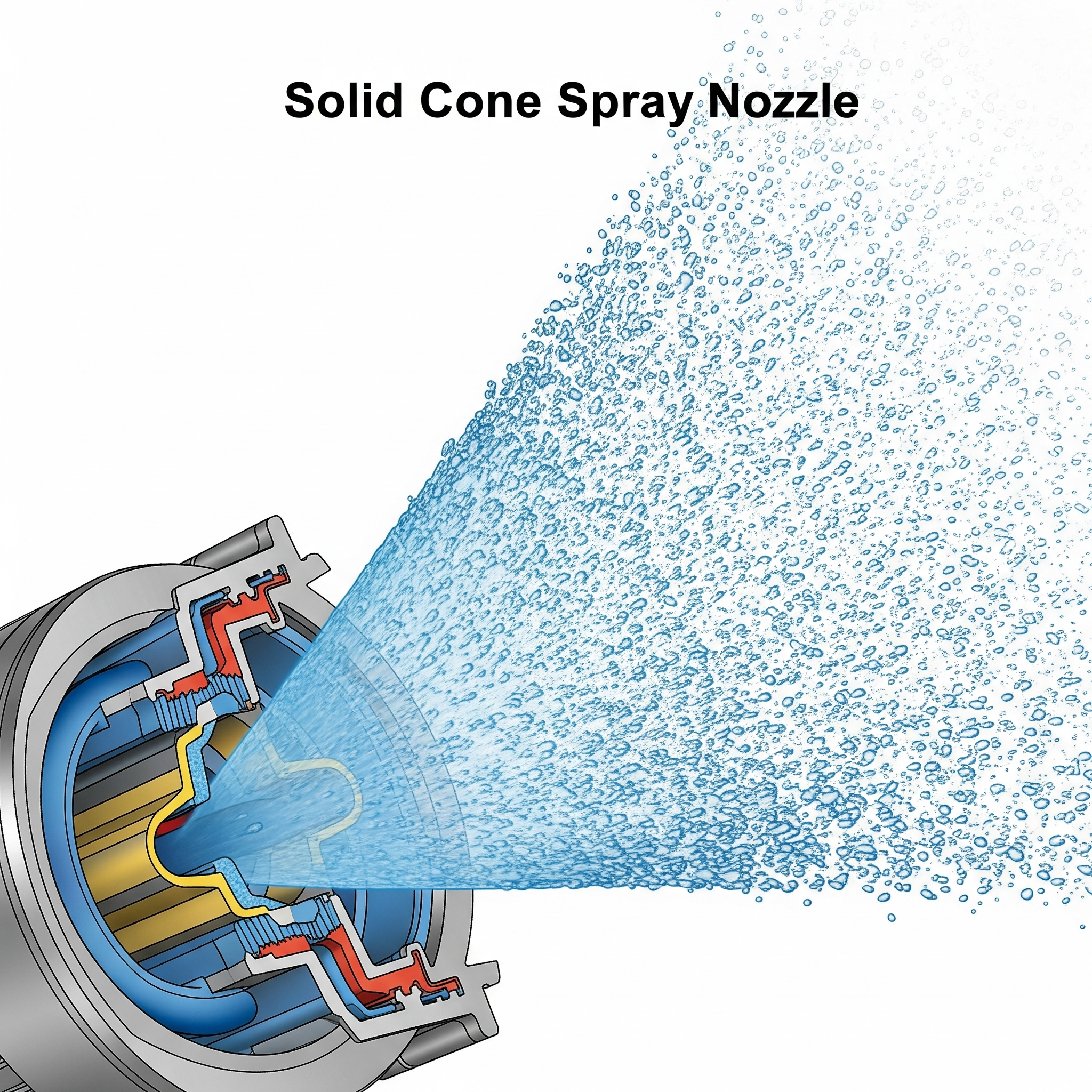

Solid Cone
پاشش مخروط پُر برای توزیع سیال در تمام سطح پوشش و کاربردهایی که نیاز به توزیع یکنواخت در کل ناحیه دارند.
Air Atomising
راهکارهای دو سیاله که مایع و هوای فشرده را برای تولید قطرات ریز و کنترل مشخصات پاشش با یکدیگر ترکیب میکنند.
Airless
اتمایزیشن بر پایه فشار مایع بدون استفاده از هوای فشرده، مناسب برای فرایندهایی که به عملکرد پایدار و کنترلشده نیاز دارند.
Cleaning in Place (CIP)
راهکارهای پاشش و شستوشوی داخلی تجهیزات، مخازن و سیستمهای فرایندی بدون نیاز به باز کردن مجموعه.
SDX® Spray Drying
خانواده تخصصی Delavan برای اتمایزیشن خوراک مایع در فرایندهای تولید پودر و خشککردن پاششی.
Swirl-Air™
فناوری Air-Assisted برای ایجاد قطرات ریز و کنترل بهتر پاشش در کاربردهای دشوار و تخصصی صنعتی.
Cool-Cast®
فناوری تخصصی Delavan برای خنککاری صنعتی و توزیع کنترلشده اسپری در کاربردهایی که یکنواختی قطرات اهمیت دارد.
Dela-Fit™
راهکار ماژولار برای مونتاژ، تعویض و پیکربندی سادهتر نازلها در طیف گستردهای از کاربردهای صنعتی.
Special Purpose
نازلهای ویژه برای فرایندهایی که خارج از الگوهای استاندارد پاشش قرار میگیرند یا به اصل عملکرد متفاوتی نیاز دارند.
Accessories
قطعات کمکی برای نصب، تطبیق، نگهداری و بهینهسازی سیستمهای نازل و مجموعههای پاشش صنعتی.
فراتر از یک کاتالوگ عمومی نازل
در بخش بعدی، تمرکز اصلی روی فناوریهای نوآورانه Delavan خواهد بود؛ فناوریهایی که مهندسی پاشش پیشرفته را از انتخاب ساده یک الگوی پاشش متمایز میکنند.
فناوریهای پیشرفته پاشش و اتمایزیشن
فراتر از الگوهای استاندارد پاشش، Delavan فناوریهای تخصصی برای Spray Drying، اتمایزیشن ریز، خنککاری کنترلشده، پوششدهی دقیق و کاربردهای مهندسیشده فرایندی توسعه داده است.

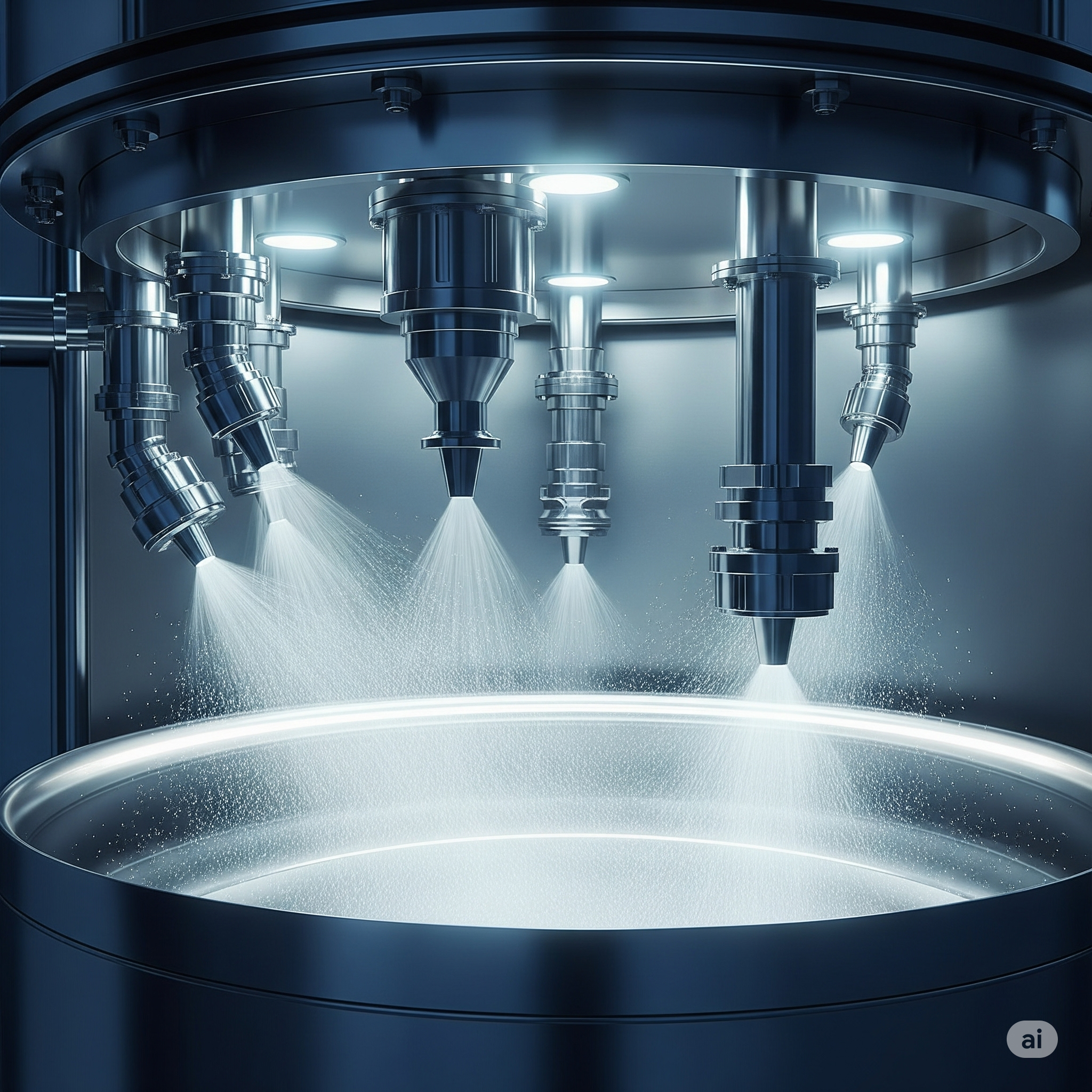

SDX® Spray Drying
Spray Dryingخانواده SDX® فناوری تخصصی Delavan برای اتمایزیشن خوراک مایع پیش از مرحله خشککردن است. این فناوری در فرایندهای تولید پودر که کنترل اندازه قطرات، تکرارپذیری عملکرد و قابلیت نگهداری اهمیت بالایی دارد، کاربرد گستردهای دارد.
Swirl-Air™
Air-Assisted AtomisationSwirl-Air™ از انرژی مایع و هوا بهصورت ترکیبی استفاده میکند تا اتمایزیشن ریز و کنترلشده ایجاد شود. این فناوری برای کاربردهایی مناسب است که کنترل Droplet Size اهمیت دارد اما استفاده از فشار بسیار بالای مایع مطلوب یا ممکن نیست.

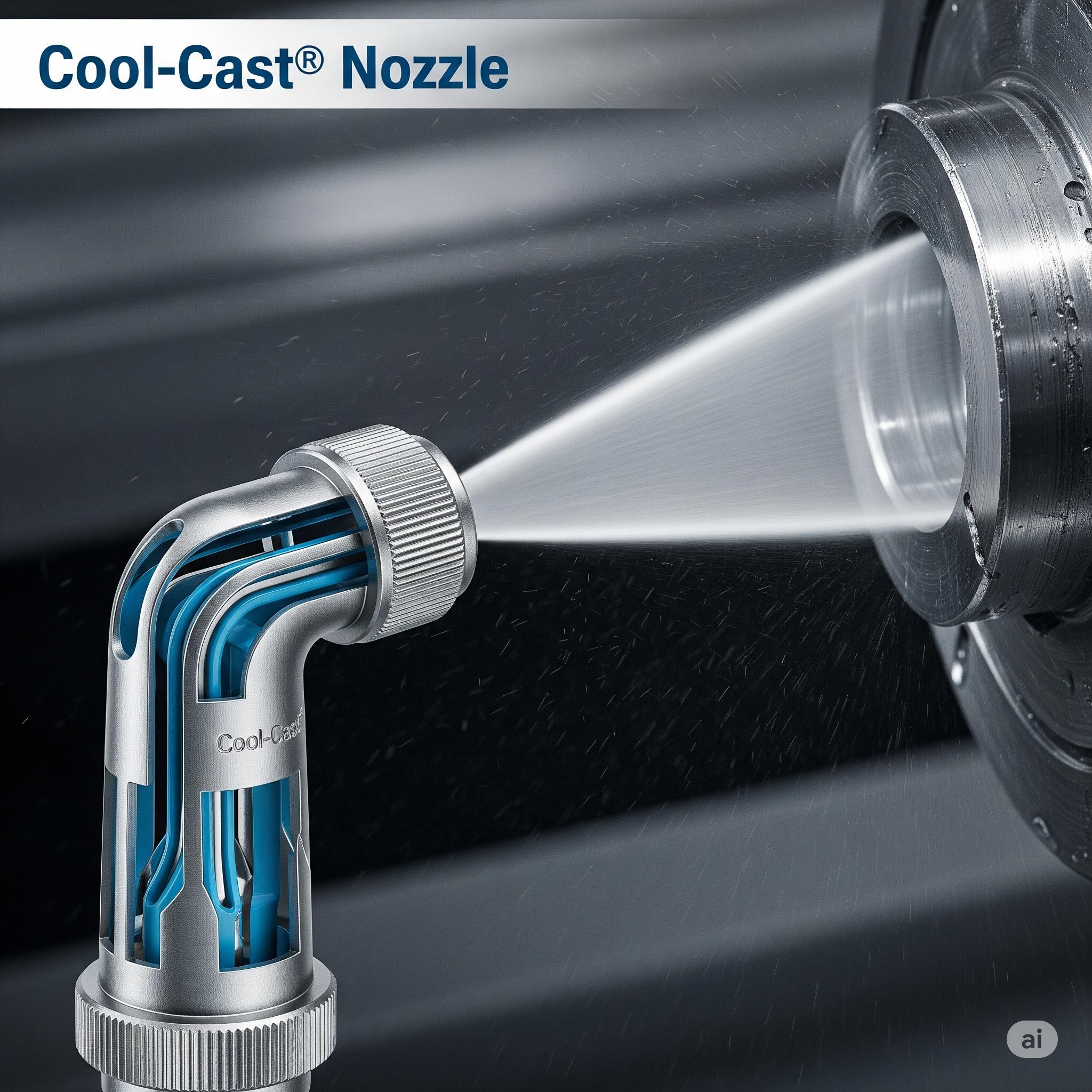

Cool-Cast®
Controlled CoolingCool-Cast® یک فناوری تخصصی Delavan برای کاربردهای خنککاری صنعتی است که در آن توزیع یکنواخت اسپری و کنترل رفتار قطرات در سطح هدف اهمیت دارد.
VCN™ Variable Coating Nozzle
Precision CoatingVCN™ برای کاربردهای پوششدهی دقیق طراحی شده است؛ جایی که عرض پاشش، هوای اتمایزیشن و دبی مایع باید متناسب با محصول، هندسه قطعه یا شرایط فرایند کنترل شوند.
Dela-Fit™
مفهوم ماژولار Delavan برای پیکربندی، تعویض و نگهداری سادهتر نازلها در طیف گستردهای از کاربردهای پاشش صنعتی.
Special Purpose Nozzles
نازلهای تخصصی برای فرایندهایی که با الگوهای استاندارد پاشش بهطور مؤثر قابل حل نیستند و به طراحی یا اصل عملکرد ویژه نیاز دارند.
Custom Spray Solutions
راهکارهای مهندسیشده میتوانند فراتر از یک نازل منفرد باشند و Manifold، Mounting Arrangement و Fluid Delivery Concept را نیز شامل شوند.
راهکارهای پاشش مهندسیشده اختصاصی
در کاربردهایی که یک نازل استاندارد نمیتواند نیازهای Spray Geometry، Droplet Size، Capacity، Material یا محدودیتهای نصب را پوشش دهد، لیان گیتی نامدار میتواند در شناسایی فنی و تأمین راهکارهای تخصصی Delavan برای پروژههای OEM و فرایندی پشتیبانی کند.
مرجع سریها و مدلهای Delavan®
این بخش یک مرجع کاربردی برای شناسایی خانوادههای اصلی نازلهای صنعتی Delavan است. انتخاب نهایی سری و مدل باید بر اساس دبی، فشار، زاویه پاشش، جنس، اتصال، ویژگیهای سیال و شرایط واقعی فرایند انجام شود.
سریهای Flat Spray
خانوادههای Flat Spray برای کاربردهایی مانند شستوشو، پوششدهی، خنککاری، آبکشی، Blow-Off و Surface Treatment استفاده میشوند.
سریهای Solid Cone
نازلهای مخروط پُر برای فرایندهایی مناسباند که نیاز به توزیع سیال در تمام سطح پوشش پاشش دارند.
سریهای Air Atomising
این خانواده شامل طراحیهای External Mix، Internal Mix و مدلهای تخصصی برای تولید قطرات ریز و کنترل بهتر مشخصات پاشش است.
| سری / مدل | پیکربندی | کاربرد مرجع |
|---|---|---|
| AIRO™ | خانواده Air Atomising | اتمایزیشن ریز و کاربردهای صنعتی پاشش |
| AL – External Mix | External Mix | کنترل مستقلتر هوا و مایع در کاربردهای انتخابی |
| AL 15 | External Mix | کاربردهای Flat-Fan Air Atomising |
| AL 30 | Internal Mix | کاربردهای Solid-Cone Air Atomising |
| AL 45 | Internal Mix | اتمایزیشن کنترلشده |
| AL 60 | Internal Mix | Wide Flat-Fan Atomising |
| AL 75 | Internal Mix | اتمایزیشن ویژه کاربرد |
| AL 90 | Internal Mix | اتمایزیشن ویژه کاربرد |
| External Mix | External Mix Family | اختلاط هوا و مایع خارج از بدنه نازل |
| Internal Mix | Internal Mix Family | اختلاط هوا و مایع داخل مجموعه نازل |
| SN | Specialist Air Atomising | Fine Spray و کاربردهای تخصصی |
| VCN™ | Variable Coating Nozzle | پوششدهی دقیق با پارامترهای قابلکنترل |
خانواده SDX® Spray Drying
خانواده SDX® بر پایه فناوری اتمایزیشن فشاری Delavan برای کاربردهای Spray Drying و تولید پودر توسعه یافته است.
پیکربندیهای Swirl-Air™
Swirl-Air™ در چند ساختار ورودی و نسخه مقاوم به سایش عرضه میشود تا برای Fine Atomisation و شرایط مختلف فرایندی قابل استفاده باشد.
سریهای Cool-Cast®
پیکربندیهای تخصصی Delavan برای خنککاری کنترلشده، توزیع یکنواخت اسپری و مدیریت بهتر رفتار قطرات.
Cleaning in Place — مدلهای مرجع
محدوده CIP از نازلهای ثابت و Cleaning Headهای چندنازله تا تجهیزات شستوشوی چرخشی و سیستمهای تخصصی مخازن را پوشش میدهد.
| مدل | نوع | پوشش پاشش | کاربرد مرجع |
|---|---|---|---|
| CL7 | Fixed Multi-Nozzle Cleaning Head | 270° | شستوشوی داخلی مخزن و Vessel |
| KN9 | Fixed Multi-Nozzle Cleaning Head | 360° | شستوشوی داخلی مخزن و Vessel |
| CIP15 | Fixed Multi-Nozzle Cleaning Head | 230°–360° بسته به نسخه | Fine Multi-Jet Vessel Cleaning |
| DWN19 | Fixed Multi-Nozzle Cleaning Head | 360° Ball Pattern | پوشش کامل مخزن |
| CIP21 | Fixed Multi-Nozzle Cleaning Head | 360° Spherical Coverage | کاربردهای Tank Cleaning |
Accessories و قطعات جانبی
قطعات پشتیبان برای نصب، حفاظت، تطبیق و نگهداری سیستمهای پاشش Delavan.
مرجع موجود یا اطلاعات عملکرد را برای ما ارسال کنید
برای Replacement یا کاربرد جدید، شناسایی زمانی دقیقتر است که Part Number، Model و دادههای واقعی فرایند در کنار یکدیگر بررسی شوند؛ نه صرفاً ظاهر نازل.
چگونه نازل پاشش صنعتی مناسب را انتخاب کنیم؟
انتخاب نازل باید از نیاز واقعی فرایند و نتیجه مورد انتظار از پاشش شروع شود. سپس دبی، فشار، هندسه پاشش، اندازه قطرات، خواص سیال، جنس نازل و شرایط نصب باید بهصورت یک مجموعه واحد بررسی شوند.
تعریف Process Duty
ابتدا مشخص کنید پاشش قرار است چه کاری انجام دهد: Washing، Cooling، Coating، Atomizing، Humidification، Dust Suppression، Gas Conditioning، CIP یا Spray Drying.
شروع از کاربرد واقعیانتخاب Spray Pattern
بر اساس Impact، Coverage و نوع توزیع سیال، الگوی مناسب مانند Flat Spray، Hollow Cone، Solid Cone یا فناوری تخصصی اتمایزیشن انتخاب میشود.
الگوی پاشش + پوششتعیین Flow و Pressure
دبی مورد نیاز و فشار واقعی موجود در محل نازل مشخص شود. افت فشار در لولهها، فیلترها، اتصالات و محدوده کاری سیستم نیز باید در نظر گرفته شود.
ظرفیت + نقطه عملکردتعیین Spray Angle
زاویه پاشش باید با عرض هدف، فاصله نازل تا سطح، نیاز به Overlap و هندسه واقعی محل نصب هماهنگ باشد.
زاویه + فاصلهتعیین Droplet Size
قطرات ریزتر میتوانند تبخیر، Coating یا Humidification را بهبود دهند، درحالیکه قطرات درشتتر در برخی کاربردها Momentum بیشتری دارند و Drift کمتری ایجاد میکنند.
کیفیت اتمایزیشنبررسی خواص سیال
Viscosity، Density، Temperature، Solids Content، Abrasiveness و ویژگیهای شیمیایی سیال باید در شرایط واقعی کار بررسی شوند.
رفتار سیالانتخاب Material
جنس نازل و Wear Parts باید از نظر مقاومت در برابر Corrosion، Erosion، دما، الزامات بهداشتی و عمر مورد انتظار انتخاب شود.
سازگاری + مقاومت به سایشتأیید شرایط نصب
Connection، Orientation، فضای نصب، Filtration، Mounting Arrangement، دسترسی برای Maintenance و سازگاری با سیستم موجود باید نهایی شوند.
پیکربندی نهاییفشار، عملکرد نازل را تغییر میدهد
در بسیاری از نازلهای هیدرولیکی، در صورتی که هندسه نازل و سیال ثابت بمانند، دبی تقریباً متناسب با جذر فشار تغییر میکند.
افزایش فشار معمولاً باعث افزایش دبی و انرژی اتمایزیشن میشود، اما اثر دقیق آن بر زاویه پاشش و کیفیت قطرات به طراحی نازل و نوع کاربرد بستگی دارد.
پارامترهای اصلی به یکدیگر وابستهاند
مرجع سریع انتخاب Spray Pattern
جدول زیر فقط برای انتخاب اولیه خانواده مناسب است. انتخاب نهایی باید با اطلاعات فنی مدل Delavan و شرایط واقعی بهرهبرداری تطبیق داده شود.
| نوع پاشش | ویژگی عمومی | دلیل اصلی انتخاب | کاربردهای متداول |
|---|---|---|---|
| Flat Spray | پوشش Fan-Shaped | پوشش خطی و Impact روی سطح | Washing، Rinsing، Coating، Cooling |
| Hollow Cone | تمرکز سیال در محیط مخروط | اتمایزیشن ریز همراه با پوشش دایرهای | Cooling، Gas Treatment، Humidification |
| Solid Cone | توزیع سیال در کل مخروط | پوشش کامل سطح پاشش | Washing، Quenching، Cooling، Dust Control |
| Air Atomising | ترکیب مایع و هوای فشرده | قطرات ریز و کنترل بهتر Atomisation | Coating، Humidification، Cooling |
| Swirl-Air™ | Air-Assisted Atomisation تخصصی | Fine Droplets با Liquid Pressure نسبتاً پایین | Evaporative Cooling، Spray Drying، Process Spraying |
| SDX® | Pressure Atomisation برای Spray Drying | کنترل تشکیل قطرات و ذرات پودری | پودرهای لبنی، غذایی، شیمیایی و دارویی |
| Cleaning in Place | پوشش ثابت یا متحرک برای شستوشوی داخلی | دسترسی به سطوح داخلی مخزن و تجهیزات | Tanks، Vessels، Hygienic Process Equipment |
چه اطلاعاتی برای لیان گیتی نامدار ارسال شود؟
هرچه اطلاعات فرایندی کاملتر باشند، ارزیابی خانواده نازل، Size، Material و Configuration با دقت بیشتری انجام خواهد شد.
شناسایی نازل Delavan®، سوالات فنی و درخواست استعلام
اگر Part Number کامل در دسترس نیست یا لازم است یک نازل موجود با مدل مناسب Delavan جایگزین شود، اطلاعات حکشده روی قطعه، تصاویر و دادههای واقعی فرایند میتوانند برای محدود کردن گزینهها و شناسایی خانواده مناسب استفاده شوند.
ظاهر مشابه، لزوماً به معنی نازل یکسان نیست
دو نازل ممکن است از نظر ظاهری تقریباً مشابه باشند اما Orifice، Capacity، Spray Angle، Material، Internal Geometry یا Connection متفاوتی داشته باشند. به همین دلیل انتخاب Replacement نباید تنها بر اساس عکس یا ابعاد ظاهری انجام شود.
برای شناسایی نازل چه اطلاعاتی ارسال کنیم؟
در صورت موجود بودن، موارد زیر را همراه استعلام برای لیان گیتی نامدار ارسال کنید. نبود یک مورد مانع بررسی اولیه نیست، اما اطلاعات کاملتر دقت شناسایی را افزایش میدهد.
Identify → Verify → Match → Source
هدف، رسیدن از اطلاعات موجود مشتری به یک مرجع فنی قابل بررسی است؛ سپس Configuration و شرایط عملکرد پیش از تأمین نهایی کنترل میشوند.
شناسایی — Identify
بررسی Marking، Part Number، تصاویر، خانواده نازل و اطلاعات تجهیز موجود.
تأیید — Verify
کنترل Flow، Pressure، Spray Pattern، Material، Connection و Process Duty.
تطبیق — Match
تطبیق دادهها با خانواده، سری و Configuration مناسب Delavan برای کاربرد مورد نظر.
تأمین — Source
بررسی Availability، Ordering Reference و شرایط تأمین پس از تأیید فنی.
سوالات فنی درباره نازلهای صنعتی Delavan
پاسخهای زیر برای راهنمایی اولیه هستند. انتخاب نهایی همیشه باید بر اساس مدل مشخص نازل و شرایط واقعی فرایند انجام شود.
۱. آیا میتوان نازل را فقط از روی عکس شناسایی کرد؟
گاهی عکس میتواند خانواده احتمالی نازل را مشخص کند، اما معمولاً برای تأیید مدل کافی نیست. Marking، Part Number، ابعاد اتصال، Orifice و دادههای Flow / Pressure برای شناسایی دقیقتر بسیار مهم هستند.
۲. اگر Part Number قدیمی Delavan داشته باشیم، قابل بررسی است؟
بله. شماره قطعه یا مدل قدیمی یکی از بهترین نقاط شروع برای بررسی است. وضعیت فعلی آن مرجع، Configuration و امکان جایگزینی باید برای همان استعلام بهصورت جداگانه تأیید شود.
۳. تفاوت Flat Spray، Hollow Cone و Solid Cone چیست؟
Flat Spray معمولاً پوشش بادبزنی ایجاد میکند؛ Hollow Cone سیال را عمدتاً در محیط یک الگوی مخروطی توزیع میکند؛ و Solid Cone توزیع مایع را در سطح کامل مخروط ایجاد میکند. انتخاب میان آنها به Coverage، Impact، Droplet Size و هدف فرایند بستگی دارد.
۴. آیا افزایش فشار همیشه عملکرد شستوشوی CIP را بهتر میکند؟
خیر. فشار بالاتر بهتنهایی تضمینکننده Cleaning بهتر نیست. عملکرد به طراحی Cleaning Head، Flow، Impact، Droplet Characteristics، Coverage و فاصله تا سطح بستگی دارد. هر نازل باید در محدوده فشار توصیهشده برای طراحی خود استفاده شود.
۵. برای انتخاب نازل SDX® Spray Drying چه اطلاعاتی لازم است؟
Feed Capacity، Pressure، Density، Viscosity، Solids Content، Temperature، Abrasiveness و مشخصات هدف Droplet / Particle از اطلاعات مهم هستند. انتخاب Atomizer باید با شرایط واقعی Dryer و خوراک تطبیق داده شود.
۶. چه زمانی Air Atomising یا Swirl-Air™ مناسبتر از نازل هیدرولیکی است؟
زمانی که Fine Atomisation یا کنترل بیشتر روی Droplet Size مورد نیاز باشد، استفاده از انرژی هوای فشرده میتواند مناسب باشد. انتخاب میان Air Atomising، Swirl-Air™ و Hydraulic Atomisation به ظرفیت، فشار، خواص سیال و هدف فرایند بستگی دارد.
۷. از کجا بفهمیم نازل فرسوده شده است؟
افزایش غیرعادی Flow، تغییر Spray Pattern، توزیع نامتقارن، افت کیفیت اتمایزیشن یا تغییر عملکرد فرایند میتواند نشانه Wear یا Damage باشد. Orifice، Swirl Chamber، Sealing Surfaces، Threads، Body و Adapter باید در برنامه نگهداری بررسی شوند.
۸. آیا لیان گیتی نامدار میتواند برای جایگزینی OEM کمک کند؟
بله. در صورت ارائه Part Number موجود، تصاویر، مشخصات تجهیز و دادههای Process Duty، میتوانیم اطلاعات را برای شناسایی خانواده مناسب، بررسی Configuration و تأمین مرجع Delavan ارزیابی کنیم.
نازل مورد نظر خود را برای بررسی ارسال کنید
Part Number، عکس نازل یا اطلاعات فرایندی خود را برای لیان گیتی نامدار ارسال کنید. برای کاربردهای جدید نیز میتوانید Flow، Pressure، Spray Pattern، Fluid Data و شرایط نصب را در اختیار تیم ما قرار دهید تا بررسی فنی از خانواده مناسب آغاز شود.
